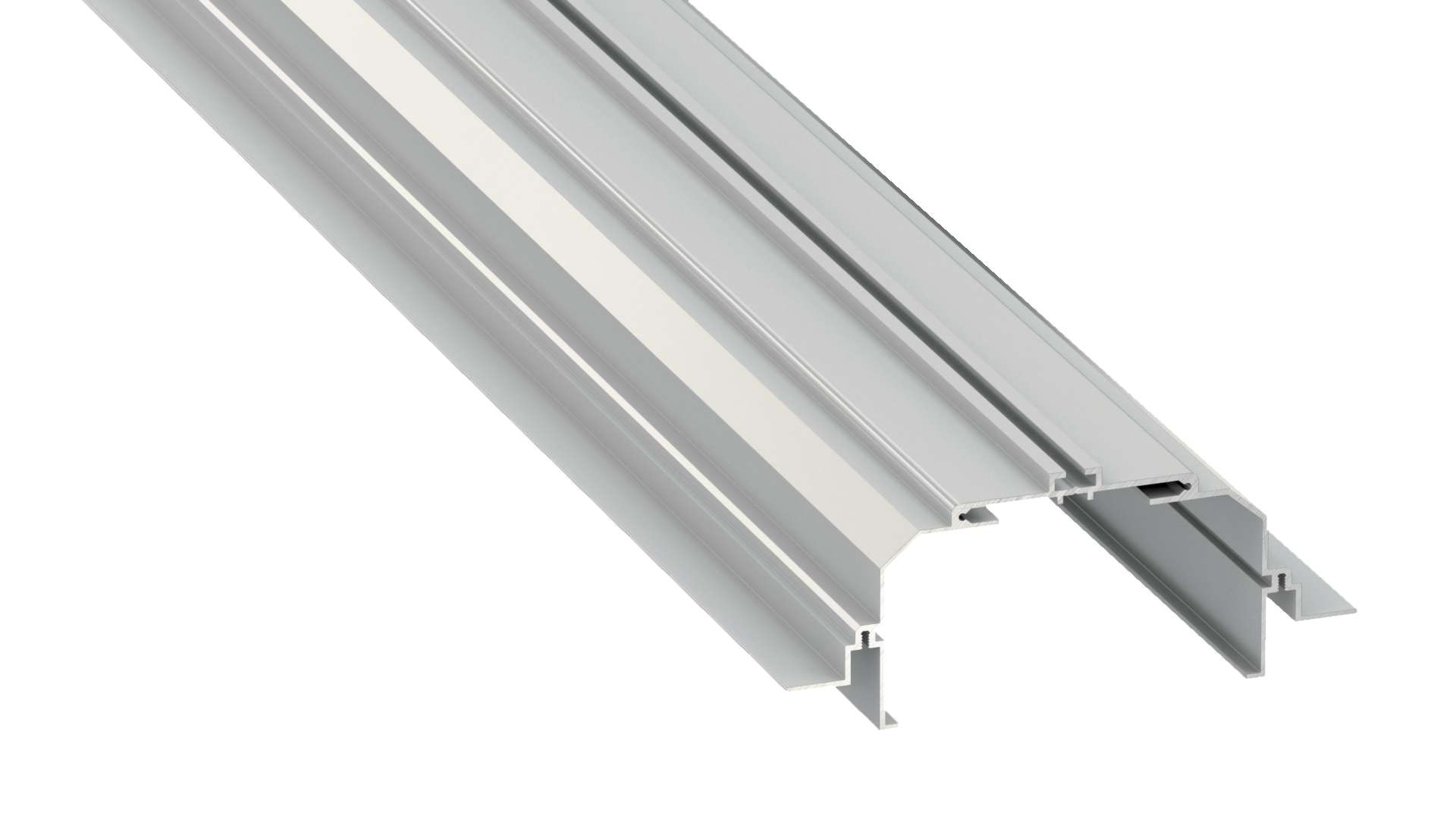

Het montageprofiel LARGO M4 is een van de vier montageprofielen in het LARGO-profielsysteem.
Dit profiel is ontworpen voor de montage van LED-verlichting in het plafond tussen gipsplaten.
De montage gebeurt met schroeven en het ROSET-hulpprofiel, dat het volledige verlichtingssysteem integreert.
Beschikbare kleuren:
- Profiel zilver geanodiseerd
- Profiel wit gelakt (RAL9016)
- Profiel zwart gelakt (RAL9005 mat)
Montage:
- Door middel van montageschroeven en het ROSET-hulpprofiel
Profiel verkocht in lengtes: 1000 mm, 2020 mm, 3000 mm.
| Montageprofiel | LUMINES-profiel |
|---|---|
| Largo M4 | inLargo, Largo |

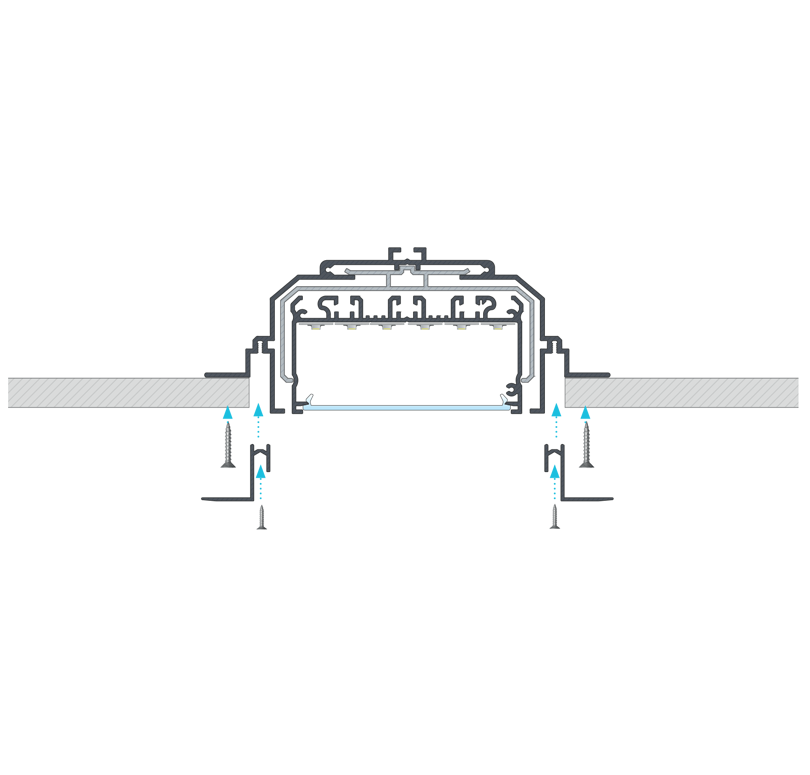

Montage van het LARGO-profiel met SUPER WIDE-afdekking met behulp van montageprofiel LARGO M4,
tussenprofielconnector LARGO en montageprofiel ROSET.

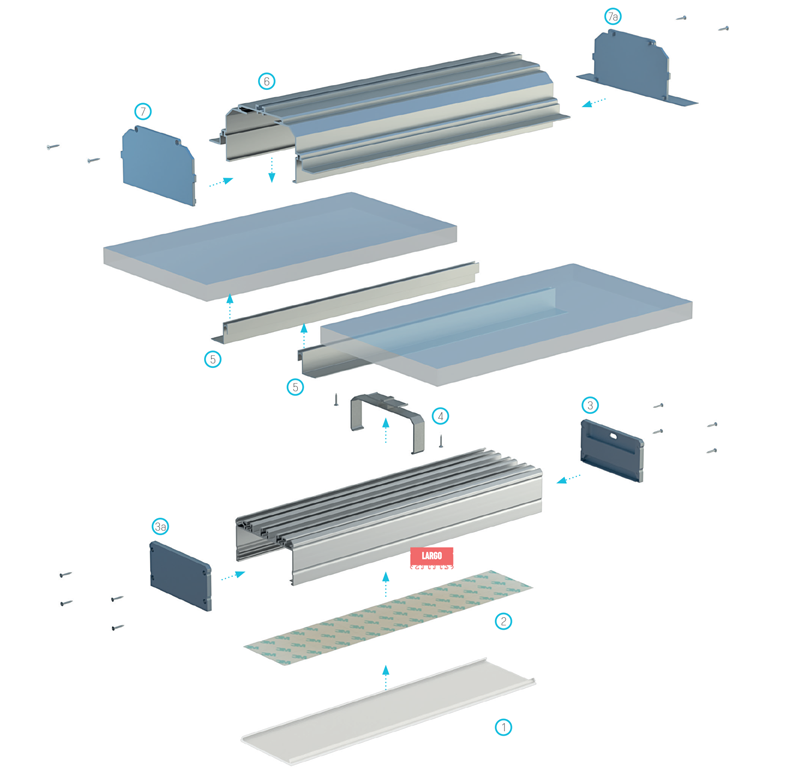

Montageschema voor elementen van het verlichtingssysteem in het plafond met profiel LARGO:
(1) SUPER WIDE afdekkap, (2) LED-strips, (3) eindkap LARGO met gat, (3a) eindkap LARGO zonder gat,
(4) interprofielconnector LARGO, (5) montageprofiel ROSET, (6) montageprofiel LARGO M4,
(7) eindkap LARGO M4 met basisafwerking, (7a) eindkap LARGO M4 met volledige afwerking.

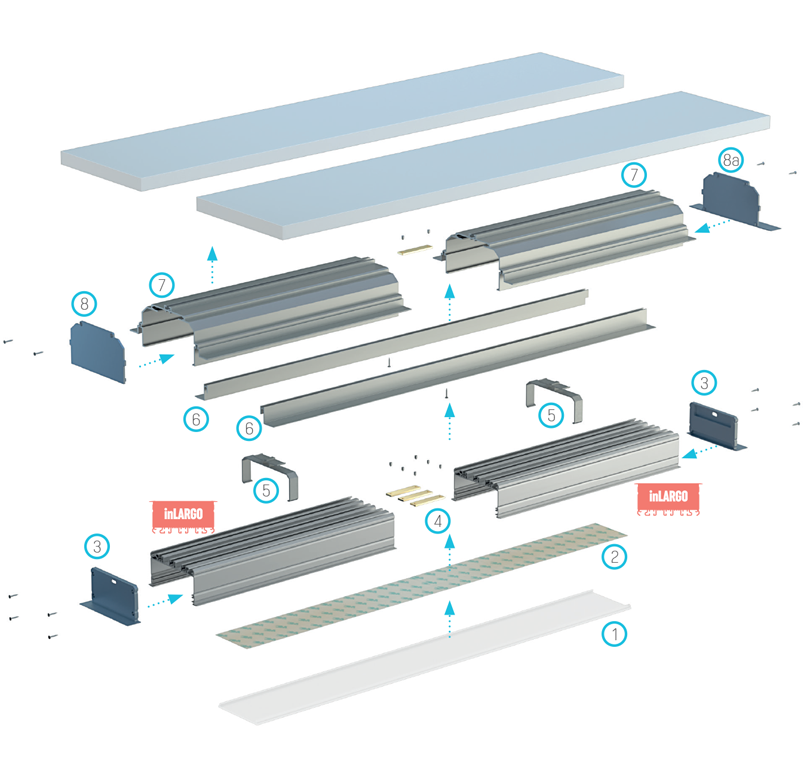

Montageschema voor elementen van het verlichtingssysteem in het plafond met profiel inLARGO:
(1) SUPER WIDE afdekking, (2) LED-strips, (3) eindkappen inLARGO met gaten, (4) rechte connectoren,
(5) interprofiel LARGO connectoren, (6) montageprofielen ROSET, (7) montageprofielen LARGO M4,
(8) eindkap LARGO M4 met basisafwerking, (8a) eindkap LARGO M4 met volledige afwerking.
